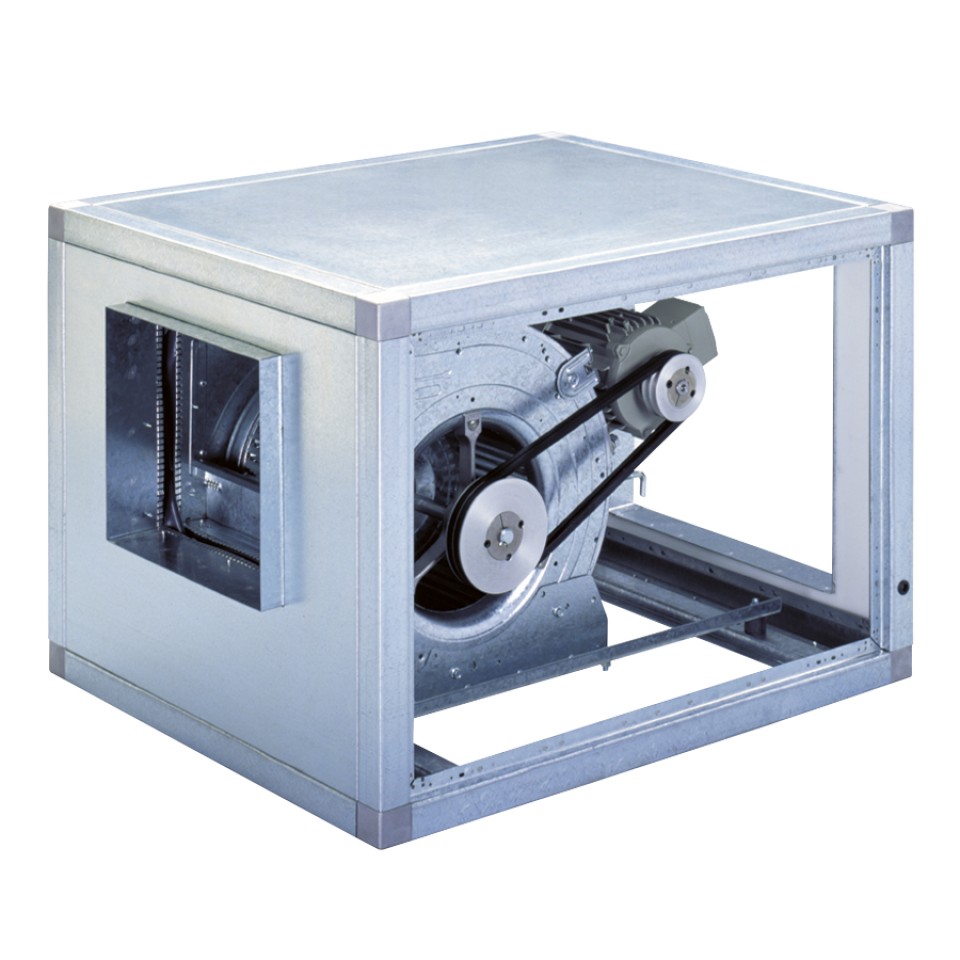

DIRŽINIAI KABINETINIAI VENTILIATORIAI CVTT serija

Į priekį lenktų diržinių pavarų korpusinių ventiliatorių asortimentas, pagamintas iš cinkuoto plieno lakšto, viduje padengto melamino akustine izoliacija (M1). Visuose modeliuose yra dvigubo įleidimo žemo slėgio išcentrinis ventiliatorius, sumontuotas ant vibraciją slopinančių laikiklių, ir lanksti jungtis išleidimo angoje. Standartiškai tiekiamas horizontalios išleidimo angos konfigūracija (kodas H), variklis, skriemulys ir diržo mazgas yra dešinėje įrenginio pusėje, žiūrint iš išleidimo pusės.

Varikliai
Visi varikliai yra IP55, F klasės izoliacija. Elektros maitinimas:
Trijų fazių 220-240/380-415-50/60* Hz iki 3 kW. (*Patikrinkite „Easyvent“ 60 Hz modelius)
Trijų fazių 380-415V-50Hz, didesnės galios varikliams ir dviejų greičių varikliams. (Žr. charakteristikų lentelę)
Vienų fazių 230V-50Hz, maksimali 1,5 kW galia (CVTB versija).
Visi varikliai iki 2,2 kW yra sumontuoti ant ventiliatoriaus korpuso spiralės.
Visi varikliai, kurių galia didesnė nei 3 kW, montuojami ant gretimo atraminio rėmo.

Visų trifazių variklių greitis reguliuojamas dažnio keitikliu.

Pagal pageidavimą diržinė pavara gali būti tiekiama kairėje įrenginio pusėje (TI versija), vertikalios išleidimo konfigūracija (V kodas).

Modeliai su apvaliais įleidimo flanšais.
Dvigubo storio (dvigubos dangos) plokštės su akustine, ugniai atsparia izoliacija (M0) iš 17 mm storio stiklo pluošto.
Dviejų greičių varikliai (4/8 ir 4/6 polių).
ATEX

ATEX versijos
Pagal pageidavimą, sprogimui atsparios versijos pagal ATEX direktyvą, skirtos trifaziams modeliams iki 11 kW:
- ATEX Atsparus ugniai – dujos:
Standartinėje ATEX versijoje atsparūs ugniai varikliai yra be šiluminės apsaugos.
Jei naudojami su dažnio keitikliu, užsakyme turi būti nurodyti atsparūs ugniai varikliai su PTC tipo šilumine apsauga.

II 2G Ex d IIB T4
II 2G Ex d IIB+H2 T4 (su Ex d IIC T4 varikliu)
- ATEX Padidintas saugumas – dujos:
II 2G Ex e II T3

CVTT ATEX versijos tiekiamos be melamino izoliacijos.
Norėdami pasirinkti CVTT, žr. veikimo kreives arba „Easyvent“.
ATEX gaminių suvartojimo duomenys (A, W) gali skirtis nuo techninių charakteristikų lentelėse pateiktų duomenų.
